On branche un grille-pain sur une prise murale, on touche la carcasse métallique et on prend une décharge. Le réflexe, c’est de vérifier le disjoncteur différentiel. Mais le vrai problème se situe souvent en amont : la liaison entre le conducteur de protection vert-jaune et le sol n’assure plus son rôle. Tester la terre d’une installation électrique, c’est vérifier que ce chemin de fuite existe, qu’il est continu et que sa résistance reste compatible avec le dispositif différentiel en place.
Ce que mesure réellement un multimètre sur une prise de terre
Un multimètre numérique ne peut pas injecter suffisamment de courant pour calculer la résistance en ohms d’un piquet de terre. C’est une confusion répandue. L’appareil détecte des différences de potentiel, c’est-à-dire des tensions en volts entre les bornes d’une prise.
Lire également : Les diagnostics immobiliers obligatoires avant une vente

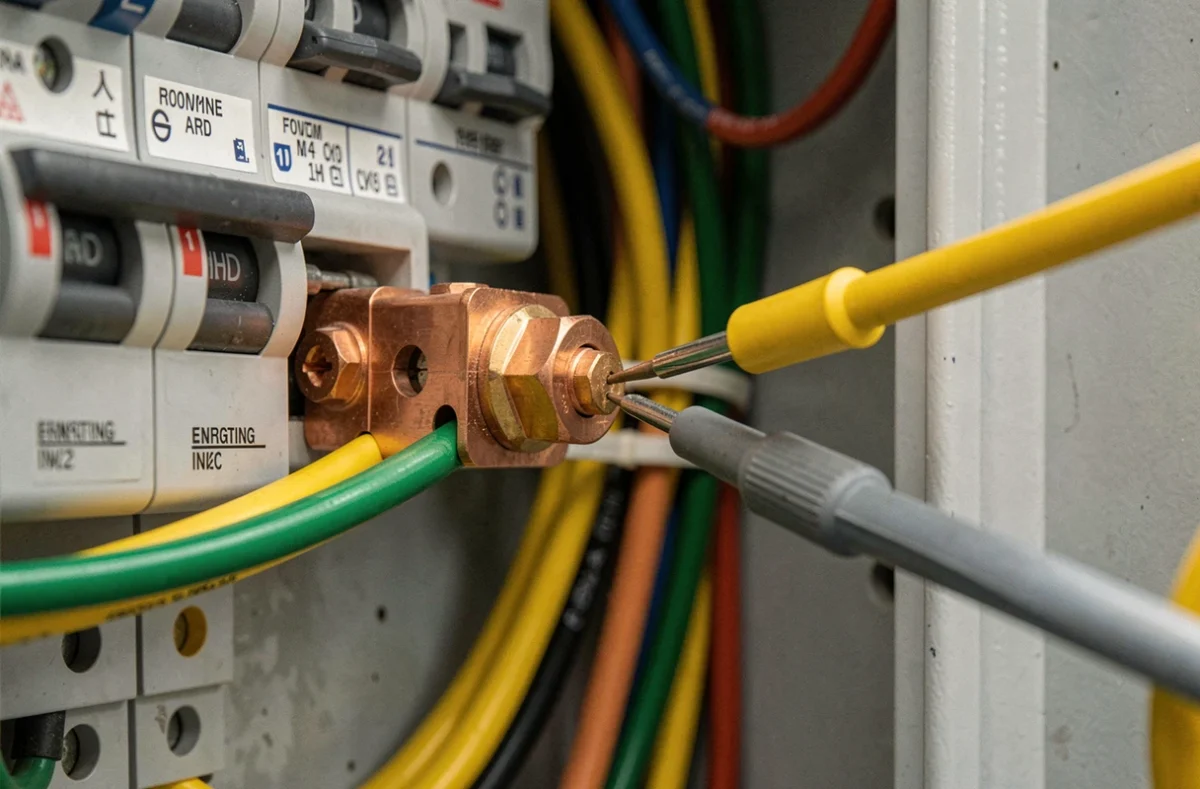

Branché sur une prise, le multimètre vérifie la présence et la continuité du circuit de terre, pas la qualité intrinsèque du piquet enfoncé dans le sol. La mesure à la prise évalue l’impédance d’un ensemble qui comprend le conducteur de protection, la borne de terre du tableau, le câble jusqu’au piquet et le contact piquet-sol.
Pour isoler la résistance propre de la prise de terre, il faut un telluromètre, un appareil qui utilise des piquets auxiliaires plantés dans le sol à distance calibrée. On reviendra sur cette méthode plus loin.
Lire également : Les étapes clés pour réussir un achat en copropriété
Tension entre phase, neutre et terre : trois mesures à la prise

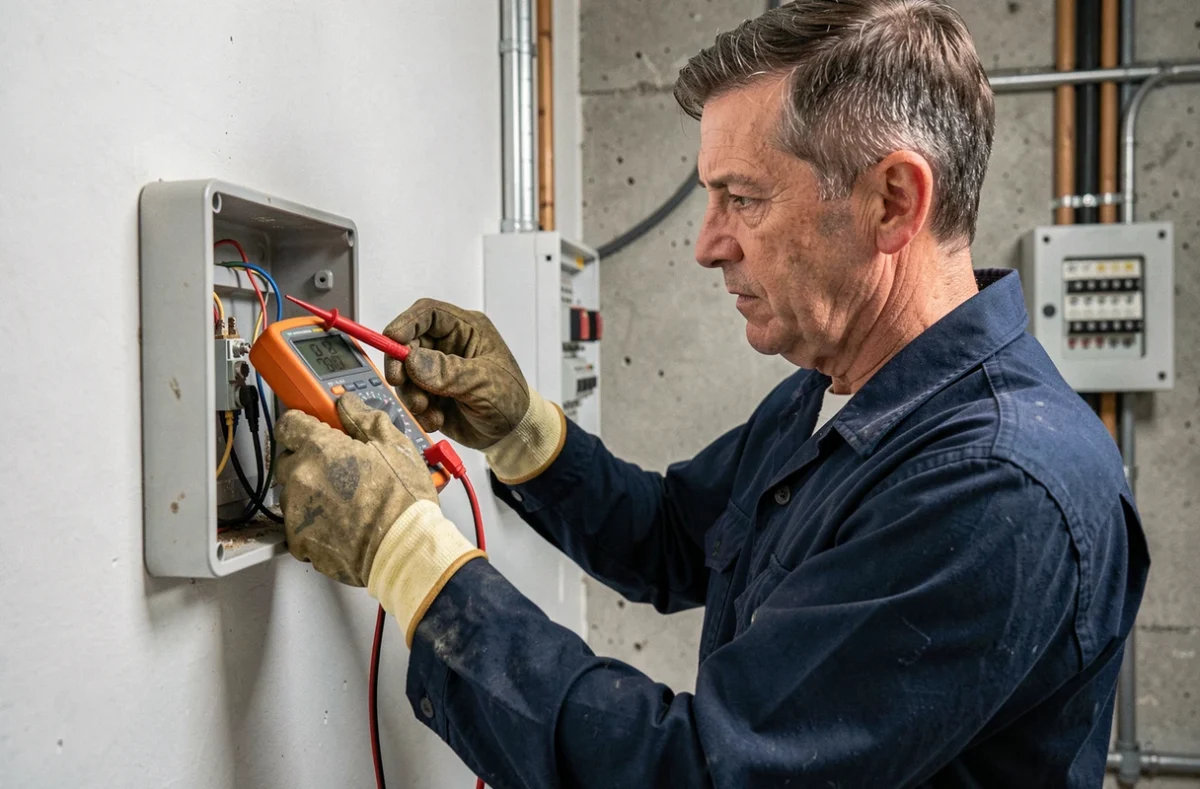

Avant de toucher quoi que ce soit, on s’assure que le multimètre est certifié catégorie III au minimum. On travaille sur du réseau sous tension, les pointes de touche doivent être parfaitement isolées.
On règle le multimètre sur la fonction voltmètre alternatif (V~ ou VAC), calibre adapté au réseau domestique. Ensuite, on effectue trois mesures successives sur la prise murale :
- Entre phase et neutre : on doit lire une tension proche de la valeur nominale du réseau. Si la lecture est nulle ou très basse, la prise n’est pas alimentée ou le circuit est coupé.
- Entre phase et terre : on doit retrouver une tension similaire à la précédente. Un écart significatif ou une absence de tension signale un défaut sur le conducteur de protection.
- Entre neutre et terre : la tension neutre-terre doit rester très faible, de l’ordre de quelques volts. Une valeur élevée indique un problème de câblage, une inversion de conducteurs ou une terre absente.
Si la mesure phase-terre donne zéro, la terre n’est tout simplement pas raccordée à cette prise. Le fil vert-jaune est peut-être en attente dans la boîte d’encastrement, coupé en chemin, ou absent du circuit.
Piquet de terre et telluromètre : la mesure de résistance réelle
Le test au multimètre donne un diagnostic de premier niveau. Pour connaître la résistance en ohms de la prise de terre, on passe au telluromètre. C’est l’appareil qu’utilisent les professionnels lors d’un diagnostic électrique ou d’une mise en conformité.
Le principe repose sur l’injection d’un courant connu dans le sol via des piquets auxiliaires. On plante généralement deux piquets dans le terrain, à distance du piquet principal, en ligne droite. Le telluromètre mesure la chute de tension et en déduit la résistance de la boucle de terre.
La valeur acceptable dépend du calibre du dispositif différentiel installé en tête de l’installation. La relation de sécurité est simple : la résistance de terre multipliée par le courant différentiel nominal ne doit pas dépasser la tension limite conventionnelle de sécurité, fixée à 50 volts dans les locaux d’habitation ordinaires. Avec un différentiel de 30 mA, on obtient une résistance maximale admissible largement supérieure à ce qu’exigerait un différentiel de calibre plus élevé.
La nature du terrain joue un rôle direct. Un sol argileux humide offre une bien meilleure conductivité qu’un sol rocheux ou sableux. Et c’est là que la saisonnalité entre en jeu.
Variation saisonnière de la résistance : pourquoi une seule mesure ne suffit pas
Une terre mesurée en automne après plusieurs semaines de pluie peut afficher une résistance confortable. Le même piquet, testé en plein été sur un sol desséché, peut dépasser le seuil admissible. Le dessèchement saisonnier du sol modifie directement la résistance de terre, parfois de façon importante.
Si la valeur mesurée se situe près de la limite, on ne peut pas la valider sur une seule mesure ponctuelle. Il faut idéalement contrôler dans les conditions les plus défavorables, typiquement en période sèche, pour s’assurer que l’installation reste protégée toute l’année.
Cette variabilité explique aussi pourquoi certains diagnostics électriques réalisés lors d’une vente immobilière ne détectent pas de problème alors que l’installation devient non conforme quelques mois plus tard. Le diagnostic immobilier vérifie notamment l’existence de la prise de terre et la continuité du conducteur de protection, mais la mesure reflète les conditions du jour.
Quatre causes fréquentes d’une terre défaillante
Quand les mesures révèlent un problème, on retrouve presque toujours l’une de ces situations :
- Le piquet de terre est oxydé ou corrodé après des années dans le sol, ce qui dégrade le contact avec le terrain environnant.
- Le conducteur de protection est interrompu entre la prise et le tableau, souvent à cause d’un raccord desserré ou d’un fil sectionné lors de travaux.
- Le fil vert-jaune n’a jamais été raccordé à certaines prises, surtout dans les installations anciennes où la mise à la terre n’était pas systématique.
- Le sol autour du piquet est devenu trop sec, trop meuble ou a été remblayé avec un matériau peu conducteur.
Dans les deux premiers cas, la réparation est souvent accessible : resserrer une borne, remplacer un tronçon de câble. Pour un piquet dégradé, il faut envisager son remplacement ou l’ajout d’un second piquet relié en parallèle pour abaisser la résistance globale.
Un test au multimètre sur chaque prise du logement permet déjà de repérer les prises non raccordées à la terre. C’est un premier balayage rapide qui oriente ensuite vers une intervention ciblée.
La mesure au telluromètre reste la seule qui quantifie la résistance en ohms et permet de vérifier la conformité par rapport au différentiel installé. Si le résultat est limite ou si le sol de votre terrain varie beaucoup selon les saisons, un contrôle en période sèche lèvera le doute.
